贴片电阻在焊接时应该注意什么
- 2020-12-15-

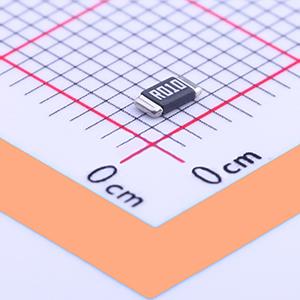

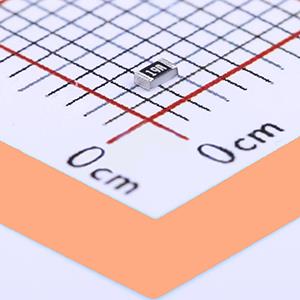

        帖片电阻在当代电子器件中并不陌生,它是金属玻璃铀电阻器中的一种。是将金属粉和夹层玻璃铀粉混和,选用油墨印刷法印在基钢板上做成的电阻器。那么它在焊接时我们应当留意什么事宜呢。

        一、首先我们在所需焊接的焊层上涂上一层薄薄松香水,随后烙铁加热再上锡。烙铁与焊接面一般应歪斜四十五度。接触压力:烙铁头与被焊接件触碰时要略施压力,导热高低与施压大小成正比,但以对被焊接件表面不导致损害为标准。

        注意:在加温焊层与锡丝供给之间时间操纵在一秒之内,加温时间切忌太长,以防造成焊层起翘,毁坏焊层。

        二、(1)加焊锡。正常情况下是被焊件升温达到焊料的熔化温度是立即送上锡丝。

        (2)去烙铁。动作应迅速连贯,以一个焊点1S为合适,时间太长焊点表面非常容易老化或产生锡渣,焊锡丝非常容易拉尖,焊点没有光泽。

        三、上电阻运用扁口防滑镊子或抗静电镊子夹取帖片电阻。用镊子夹到需焊接元件的中间位置把元件放进焊层一侧,调节好焊接部位,调节好电阻的焊接方位,按照标称值读取方向与丝印油墨型号方位一致。用镊子夹住元件时用力需适度,不可过度用力,避免元件毁坏或溅出。熔化焊点。焊点熔化时,同时开展下一步流程。加温焊点熔化时间不益太长,不然会造成焊点老化或产生锡渣,焊锡丝非常容易拉尖,焊点没有光泽度。如加温时间过短,影响焊锡丝不湿润,表面凸凹不平,有汽泡、针眼或导致冷焊。

        四、当元件与焊层之间的焊锡丝彻底充足湿润后,抽去铬铁。假如焊接完毕发觉焊点老化或毛边、锡太多、过少都可以先不改动,等另一侧的焊接进行后再一起改动。

        五、焊接完成后规范查验焊点。发觉有歪斜或高低的状况时,注意不能用镊子抵住元件表面,将贴片电阻下压,再用烙铁熔化焊点时把元件顶下去;那样操作,非常容易使元件在遭受不匀称的外力作用下开裂。正确的操作是先把焊点熔化再用镊子夹到元件中间开展调节。
