怎么知道它的工作原理——共模电感如何滤除共模电磁干扰信号
- 2019-06-19-
首先,什么是共模扼流圈?
共模电感也称为共模扼流线圈,是EMC用于消除共模噪声信号的通用部件中的一种。
二、共模电感的工作原理

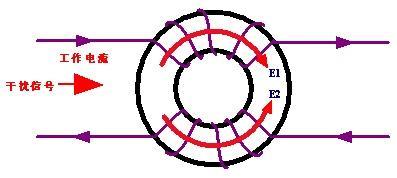

如下图所示,这是示意性地表示两个线圈同时卷绕在一个铁氧体上的共模电感的结构,这两个线圈的匝数相同,但卷绕方向相反,当在线圈中流过干扰信号(差动模式信号)时,两个反方向的磁场e 1 当共模信号通过时,磁铁中的磁通相互重叠相当于较大的电感量,线圈显示出较高的阻抗特性,产生较强的衰减效果,抑制共模电流,最终抑制共模信号,对差动模式信号产生影响。
三、共模电感应用
共模电感因为对共模的干扰信号数据信号够具有非常好的抑止实际效果,因而在许多开关电源原理髙速数据信号电源电路常有运用,非常是电源变压器商品,给出图是EMI滤波电路一部分电路原理图,至少L1是共模电感,许多EMI滤波器选用共模电感,一些還是一级EMI电源电路。
